Микроскоп или подручные средства для съемки механических деталей.

По работе есть задача сделать фотографии к каталогу различных мелких механических деталей (шестеренки и им подобные), размер самых крупных 5мм, самые мелкие 0,3мм с допусками в мкм. Фотографии нужны скорее для общего понимания что из себя представляет та или иная штука, а о точности можно судить по чертежу. Варианта вижу 2: искать лабораторию с подходящим микроскопом, либо справляться подручными силами.
У одного из сотрудников есть eos 600d + 18-55kit, прочитал на досуге путеводитель макрушника, частично вроде бы переварил.
Итак варианты:
1. Купить переходник и поставить штатный объектив задом на перед. Хватит ли увеличения?
2. Купить теле объектив (какой?) и совместить его с перевернутым китом?
3. Купить что то еще? мне вот приглянулся Canon EF-S 60 mm F/2.8 USM MACRO (я б его себе оставил потом :P), в обычном режиме он даст 1:1, а в перевернутом? ну или более специфические стекла.
4. Не страдать фигней и отвозить весь ассортимент деталей туда где есть микроскоп? (быть может подсказать цены сможете, ну и адрес, география не принципиальна. там где мы спрашивали цена и сроки нам мало подходят)

p.s. Собственно фотографии нужны для менеджеров заказчиков, а не для тех.персонала который их даже смотреть наврятли будет, поэтому важно чтобы они смотрелись эффектно, пусть даже чего то там и не разглядеть.

я не понимаю нужный вам микроскоп стоит 10-15000 р, что вам еще надо.

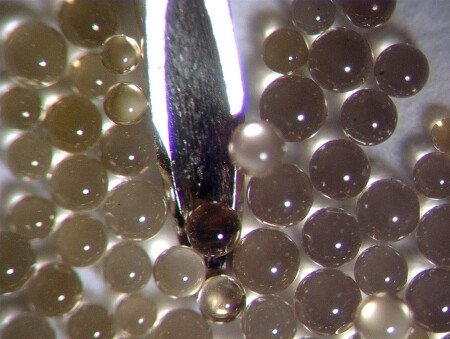

Будет примерно так:




Там шарики как раз от 0.15 до 0.25 мм, как снято тоже пояснено.

В принципе я мог бы вам подобную хрень нащелкать, но я в Питере. Сроки и цена зависит от объемов и требований. Если требования будут очень высокие, я откажусь. За подробностями в личку.

Примерно тоже самое можно снять перевертышем только там больше возни со светом и штативом.

из требований пожалуй только равномерное освещение и отсутствие искажений геометрии.

Микроскоп покупать не хочу, т.к. в отличии от объектива его трудно куда то пристроить после выполнения задачи :)

Ответил вам в личке.

Его(микроскоп) можно потом продать с потерей 30-50% стоимости. :)

Тут все зависит от того, что Вам надо на выходе.
Если фото для интернета размером 400х400 пикселей одно решение
Если печать на формат А6 - другое, если на А3-А4 - третье :D

Интересно какое решение для печати детали размером 300 микрон на А3 и более. :)

1280*1024 думаю должно хватить с запасом. в буклетах если и будет печататься то в виде миниатюр.

микроскоп и стекинг :D

Детали размером свыше миллиметра можно посмотреть на это - Canon MP-E 65 f/2.8 1-5x Macro Photo

Детали размером меньше миллиметра - без вариантов - микроскоп и при необходимости стекинг

Не уверен что понадобится стекинг. При увеличении микроскопа 20х(предмет 0.3мм виден как 6мм) и апертуре 1 примерно глубину изображения можно оценить как 0.6мм, а размер предмета 0.3мм. Так что скорее всего стекинг не очень и нужен будет, в крайнем случае 2 плоскостей будет достаточно.

Цитата:

от: AP
При увеличении микроскопа 20х(предмет 0.3мм виден как 6мм) и апертуре 1 примерно глубину изображения можно оценить как 0.6мм,

:cannabis: :cannabis: :cannabis:

Вы в цифрах не ошиблись ??? Может 0,06 ???

Мне вообще сложно представить штатив, который фиксирует камеру настолько жестко, что не позволяет смещений в доли мм.

это не штатив это микроскоп. а грип там больше 6 сотых(порядка 12-17), может к концу след недели выложу примеры.

выложил примеры в альбом.
http://album.foto.ru/photos/94442/
