Радикально бюджетный штатив

Цитата:

от:Superka
Вот еще один, ходит всюду, снимает всё подряд, любит длинные выдержки и телевики

https://www.youtube.com/watch?v=P-KnyfcGW9E&feature=youtu.be&t=5m37s

https://www.youtube.com/watch?v=nH2diMX-zsE

Подробнее

Для хасселя и этого штатива хватит. В отличие от пня 67-го.

[quot]Вот еще один, ходит всюду, снимает всё подряд, любит длинные выдержки и телевики [/quot]
Дык, он снимает для людей, а не чтобы проявить и спрятать в холодильник. Фотохудожники, в творчестве своем открытые миру, вообще мало заморачиваются выбором техники. Они о ней вообще стараются не говорить, а больше говорить о самой фотографии.

Как Вы знаете, недавно, благодаря советам с этого форума, я купил себе новый штатив, сделал переходник, вместо центральной колонны и пошёл снимать. И так он мне понравился, такой жёсткий и удобный... что я решил зайти сюда и ещё раз всех (а особенно ДМБ, подсказавшего конкретную модель) поблагодарить, а тут - на тебе - обсуждение шипов. А у меня то только казённые. И так стало сразу снимать не удобно, на уже отснятых до того резких фотографиях вдруг появился смаз и вообще я преисполнился страдания. Что ж делать - пошёл точить себе шипы (точнее рисовать их и посылать слесарю), которые Вам и хочу сейчас показать.
2017-07-01_03-23-30 by Александр Ш, on Flickr
- Да они же разные! - воскликнет редкий человек дочитавший до этого места.
Да, я заказал два комплекта. Оба из Д16Т.
- Сделал бы сразу из пластилина! - возразят мне префекционисты, считающие, что только некоторые из титановых сплавов достойны высшей учести - стать шипом.
На это я могу лишь возразить, что не уверен, что буду передавать эти шипы внукам по наследству, так что, как ступятся, так и ладно.
Один комплект целиковый
IMG_20170701_143459 by Александр Ш, on Flickr

Так как 98,5% своих фото я делаю на мягком грунте, то твёрдосплавные наконечники, наверное, прекрасно врезающиеся в лёд и гранит не так для меня и актуальны. Но, так как у всех они есть, а у меня не было бы, я решил заказать и их. Выписал из Китая наконечники для палок.
IMG_20170701_143437 by Александр Ш, on Flickr

Заказал для них ответную часть

IMG_20170701_143446 by Александр Ш, on Flickr

Запресовал одно в другое

IMG_20170701_143423 by Александр Ш, on Flickr

И обточил оставшийся бугорок. На картинке сверху ещё немного не доточеный вариант.
Вот, собственно, и всё. Когда буду ходить в лес, буду надевать аллюминиевые, когда в какие-то новые места или на лёд - с твёрдым сплавом.

Я знаю, что на форуме есть люди, которые зарабатывают на жизнь, профессионально бегая марафон со штативом на перевес и для них важен каждый грамм. Пара картинок специально для них.
IMG_20170701_151130 by Александр Ш, on Flickr
IMG_20170701_151137 by Александр Ш, on Flickr

Спасибо за внимание.

Дырочки сквозные зачем сделали? Грязь будет забиваться, а когда высохнет - высыпаться. Лучше по сторонам сточить две фаски под гаечный ключ.

В основном потому что проще. Всегда можно любым штырём открутить, ключ не надо с собой таскать. Да и это алюминий, если делать фаски, то довольно крупные, что бы не сорвать, если что, а это нужно придумывать, что бы это не мешало.

Съездил с этим штативом и шипами в небольшое путешествие. Пара слов.
Поставил те шипы, что с твёрдосплавными вставками и не разу не было желания поменять их на цельноаллюминивые. 5мм площадка шипа легко тонет в мягком грунте и, при необходимости, упирается в камни. Так как я пока не опробовал аллюминиевые шипы, не могу сказать, на сколько они сильнее скользят по камню, могу лишь сказать, что эти не скользят. После съёмки с берега реки, когда штатив был в грязи и воде шипы поржавели, а вода ещё долго смачивала ноги штатива, оставаясь, видимо, где-то внутри ног, но это не сколько не мешало: шипы от ржавчины я протёр просто тряпкой (поржавела, как я понял, металлическая оправа, в которой держится сам наконечник), а воду в ногах можно было бы высушить, разобрав штатив, но смысла я не увидел и так и снимал, пока она сама не высохла. На штативе от песка, наверное, появились царапины, в месте движения ног, но и это меня не огорчает и не побуждает протирать ноги при закрывание. Вот, в общем, и всё. Пока всё отлично работает.
П.С. И, да - дырки в шипах забиваются грязью, она сохнет и высыпается, но потряс чехол и он опять чист и всё отлично.

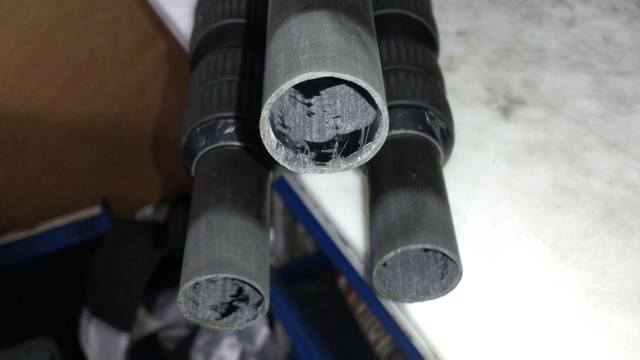

Небольшая инструкция для тех, кто хочет на штатив гитзо старого образца который изначально без шипов, на резиновых затычках, поставить шипы. Вначале отпиливаем затычки ножовкой по металлу, я отпилил трубки отступив от верхнего края затычки 25мм, чтобы не мучаться с выковыриванием остатков затычки. Внутри трубка покрыта чем-то типа разделительной мастики или гелькоата, х/з, зачищаем шабером или шарошкой, легко снимается.

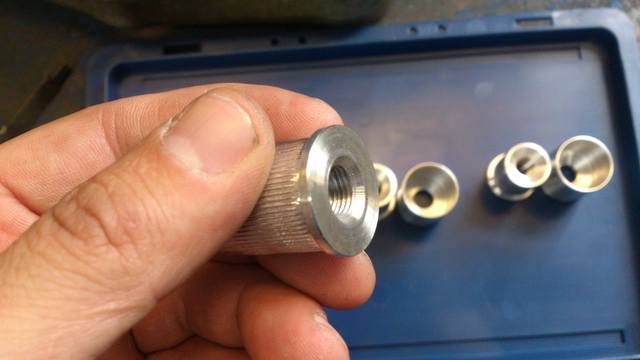

Далее делаем дюралевую вставку с резьбой под шип, и упорным фланцем диаметр которого равняется наружному диаметру трубки, а посадочный диаметр внутреннему+ я сделал продольную накатку, обеспечив небольшой натяг для запрессовки вставки в трубку.

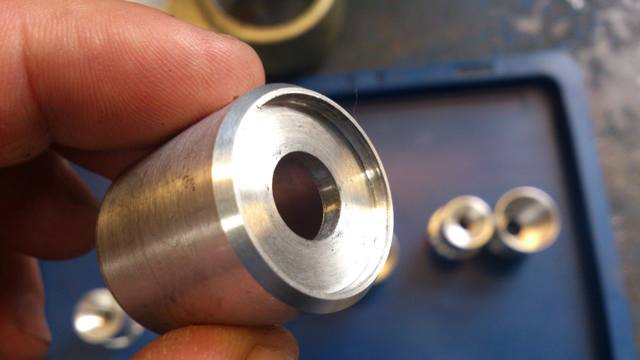

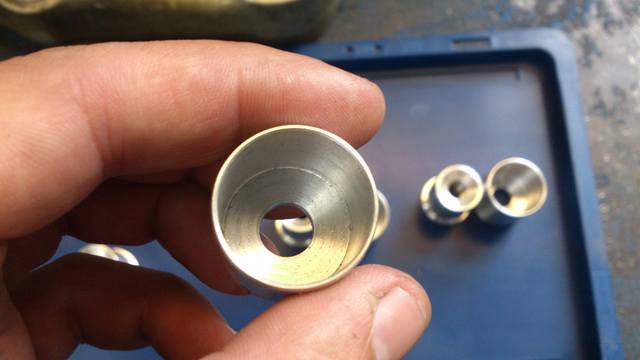

Далее изготовляем тонкостенный стакан, который нужен в том числе для защиты нижней части трубки и придания жесткости всей конструкции. Его внутренний диаметр равен наружному диаметру трубки.

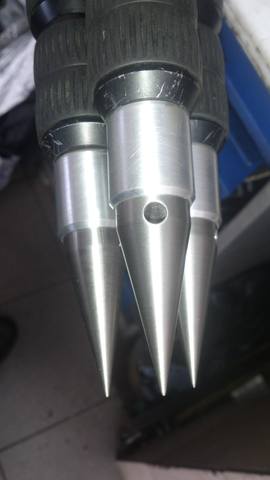

Все сопрягаемые с трубками поверхности пескоструятся, обезжириваются, трубки зашкуриваются и обезжириваются, далее на вставки и трубки наносится эпоксидный клей и вставки запрессовываются на место легкими постукиваниями киянки, далее поверх также с применением клея запрессовываются стаканы, в принципе такая конструкция держится прекрасно и без клея, но все же с клеем лучше. Затем осталось только вкрутить шипы на выбор и можно пользоваться.

Отличная идея. Спасибо. Только интересно, так ли необходимы сканы? Я что-то подобное делал с алюминиевым Manfrotto и обошёлся только внутренними втулки. Не знаю, как у Гитцо

В моем случае стаканы неотъемлемая часть конструкции, ну а так конечно каждый делает как считает нужным.

круто, особенно шипы порадовали - орудие убийства.
видимо тема #шипыфетиш набирает популярность

С такой конструкцией шипов (со стаканами) длина штатива в сложенном состоянии существенно увеличивается. Это есть недостаток.

Похоже это оптимальный вариант.

Цитата:

от: принцип вандерваальса

Похоже это оптимальный вариант.

1. Площадка, на которую опирается твёрдосплавный наконечник, должна быть по диаметру никак не меньше диаметра самой широкой части наконечника.
2. В основании конуса должна быть цилиндрическая часть хотя 2-3мм длины, иначе этот острый край быстренько сточится и начнёт стачиваться родная заглушка.
3. Сверлить дырки лучше близко к основанию, край дырки обычно проходит по переходу конуса в цилиндр, и дырок лучше делать пару крестообразно - это максимально облегчает шип, позволяет держаться в шипе твёрдосплавному наконечнику всей резьбой и при этом жёсткость шипа никак не страдает.
4. Если делать шип для последнего поколения Гитзо, то лучше после резьбы 3/8" не делать проточку (как это водится у токарей), а наоборот, полноценный цилиндр диаметром 9.5мм с плавным примыканием к задней плоскости конуса. Тут нужно смотреть на устройство затычки (резьбы в ней) конкретного штатива.

Цитата:

от: Аркаша Ш.
круто, особенно шипы порадовали - орудие убийства.
видимо тема #шипыфетиш набирает популярность

Мне шипы, только не эти а на манфротто, однажды помогли, когда я встретил в пустынном парке человека с ножом)

Цитата:

от: slavatokar
Мне шипы, только не эти а на манфротто, однажды помогли, когда я встретил в пустынном парке человека с ножом)

Все ок, такие шипы не только для защиты, но и для работы могут быть, не хуже чем рекомендованы здесь выше. Отдичное решение по переделке.

Они и сделаны для работы и я делал их именно такими как мне было нужно хотя мог сделать любые другие) Доволен ими на все 100.

Цитата:

от: ДМБ
1. Площадка, на которую опирается твёрдосплавный наконечник, должна быть по диаметру никак не меньше диаметра самой широкой части наконечника.

Площадка выбрана из соображений формы шипа в целом. Что бы он был острым и легко втыкался в мягкий грунт. Почему она должна как-то соотноситься с диаметром опоры оправы в которую твёрдосплавный наконечник вставили в Китае для совсем других нужд - я не понимаю. Если же речь о самом твёрдосплавном кусочке, то да - он опирается на площадку, очевидно, большую своего диаметра.

Цитата:

от: ДМБ
2. В основании конуса должна быть цилиндрическая часть хотя 2-3мм длины, иначе этот острый край быстренько сточится и начнёт стачиваться родная заглушка.

А если ручку молотка обмотать изолентой, она прослужит не 170, а 205 лет. Я, конечно, недавно пользуюсь этими шипами, но что-то мне подсказывает, что дюраль не пластилин, но, через год использования расскажу Вам, сточился ли этот выступ или нет.

Цитата:

от:ДМБ
3. Сверлить дырки лучше близко к основанию, край дырки обычно проходит по переходу конуса в цилиндр, и дырок лучше делать пару крестообразно - это максимально облегчает шип, позволяет держаться в шипе твёрдосплавному наконечнику всей резьбой и при этом жёсткость шипа никак не страдает.

Подробнее

Это, на мой взгляд, самый спорный совет. Наверное, дюраль выдержит, но в самом нагруженном месте, прямо под резьбой, вы предлагаете оставить только 2мм материала и два больших отверстия. Выигрыш в весе? Выигрыш от второго просверливания порядка 1гр на шип или 3 гр, ну пусть 5 гр на штатив... Мне трудно представить себе ситуацию, когда это может стать хоть сколь бы то ни было ощутимо. Разве что, если Вы спутник запускаете, но за чем Вам штатив в невесомости? И, если говорить об этих наконечниках, то на них нет резьбы - они запресованы в шип.

Цитата:

от:ДМБ
4. Если делать шип для последнего поколения Гитзо, то лучше после резьбы 3/8" не делать проточку (как это водится у токарей), а наоборот, полноценный цилиндр диаметром 9.5мм с плавным примыканием к задней плоскости конуса. Тут нужно смотреть на устройство затычки (резьбы в ней) конкретного штатива.

Подробнее

Никогда не держал в руках штативов Гитзо, по тому рассуждать не берусь, но мне кажется, что это тоже особенности сильно другого порядка, чем могут когда-либо повлиять на что-то.

А вообще, большое спасибо за дельные советы. Все кроме #3 (на счёт него я лично сомневаюсь, но утверждать не берусь), думаю, действительно помогут сделать шипы ещё лучше.

все равно главное, чтобы фотки красивые получались .
А на сколько войдет шип и сколько прослужит мой систематик гитзо мне вообще пофиг. Сломается - куплю новый, при нынешних ценах на материалы, поездки и, самое дорогое, финальное оформление, цена гитзо вообще не сделает погоды.

С Вами трудно не согласиться. Даже более того можно сказать: всё тлен (в том числе фотография в целом) - важно лишь просветление (не в смысли покрытия линз, а в смысле выхода из колеса перерождений (ну или кому что):-) но тема-то о штативах, тут рассуждают более приземлённо.
:-)

в поисках просветления, главное не добиться посинения)) с пятниццом
