Ручка перемотки на Хассель 500С

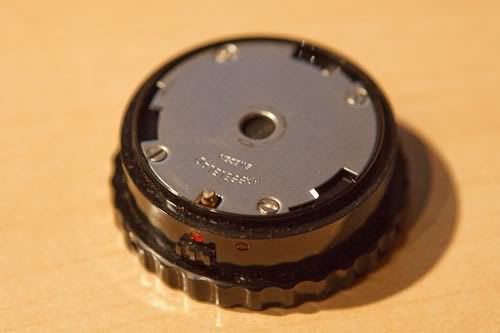

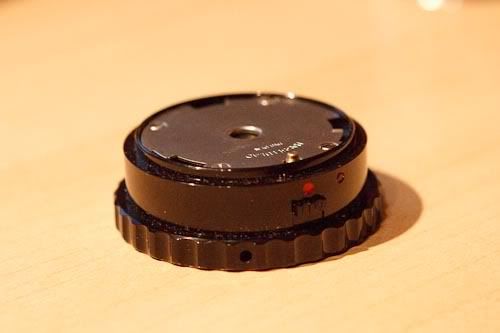

Утеряна ручка перемотки!Может кто сообшит геометрические размеры ручки.Хочу выточить с дюраля ,почернить , а крепить винтом ,как на 503 камере.Интересующие размеры на фото.Спасибо!
http://album.foto.ru:8080/photos/or/247077/1217139.jpg

Неужели никто не имеет штангель циркуля,или никто не снимает 500-м!!!

перекину тему в СФ, там подскажут

Тема была перемещена сюда из форума Сделай сам

Спасибо!!!

штангеля нет... линейкой не устроит?

Цитата:

от: Дмитро5
как на 503 камере.

Хм... На 503 ручка крепится не винтом, а зажимом. Снимается, если отжать кнопку по центру...

Цитата:

от:Дмитро5
Утеряна ручка перемотки!Может кто сообшит геометрические размеры ручки.Хочу выточить с дюраля ,почернить , а крепить винтом ,как на 503 камере.Интересующие размеры на фото.Спасибо!
http://album.foto.ru:8080/photos/or/247077/1217139.jpg

Подробнее

Не проще купить на Ebay и не морочиться!

У меня по центру ручки снимаешь заглушку и вывинчиваешь винтик-и ручка снята!!!

Проще!!!Но за 30-40$ связываться и ждать месяц мне уже не интерестно.Быстрее мне сделают практически огигинал(по внешнему виду),что мне и надо(точнее не мне а товарищу).Жаль что на форуме люди не имеют штангелей!!!;-))))

отчего же, штангель пожалуйста, вот с хасселем сложнее... 8)

:D

могу предоставить штанген для измерений. надо - пишите.

У меня правда 500СМ и там никакого болта нет - вместо этого там что-то типа байонетного крепления.

Однако есть и штангель (удачно угнанный с работы).


D1 = 48 mm
D''1 = 46.8mm
D2 = 43.0mm
D3 = 38.6 mm
n1 = 30
L3 = 5.5 mm
L3+L2 = 14.5 mm
L3+L2+L1 = 16.8 mm

Спасибо большое за предоставленные размеры!!!Крепление на 500с и см на защелке, хотя если ручка на СМ с откидной рукояткой ,то там крепится винтом!Спасибо еще раз!!!
